MVE液氮罐230系列罐體+參數表
時間:2019-07-25 16:58來源: 作者:ydgmve2020yyx 點擊:
次
查特的Dura-Cylinder杜瓦瓶液氮罐主要是為高效液氮補給和高效用氣而設計，杜瓦瓶的液態儲存保存時間更長，靜態揮發率更低，有效利用率更高,。很多液氮補給場合都通用查特的230LP型號
查特的Dura-Cylinder杜瓦瓶液氮罐主要是為高效液氮補給和高效用氣而設計，杜瓦瓶的液態儲存保存時間更長,，靜態揮發率更低,，有效利用率更高,。很多液氮補給場合都通用查特的230LP型號液氮補給液氮罐,。查特液氮罐其超群的絕熱結構,，使得一段時間內產品損耗極少或者沒有損耗。例如：在高效用氣方面,，一個180MP杜瓦瓶的容量相當于18個壓力為2400psig的高壓氣瓶
一 產品優點：
1液氮罐杜瓦瓶主要由罐體,，監控裝置，安全裝置,，壓力平衡回路,，閥門及其他配件所組成，其主要的控制閥組及接頭安裝在罐體的頂部，主要是便于操作,，并可連接各種標準尺寸的軟管。
2液氮罐主體結構的罐體內外膽主要由奧氏體不銹鋼制造,，內部高真空絕熱保溫應用絕緣物料,，并經過真空處理，使真空層與熱力絕緣,真空層厚度25mm,，經久耐用,。
3組合式壓力控制調節，超低汽化損失,。LCCM組合式調壓閥,，是經過校準過的；專門為查特而獨特設計的,；集增壓及經濟回流與一體的,；可讀的，機械式的可調結構,。查特調壓閥,，調節帽下可直接讀出增壓回路的壓力。
4查特杜瓦瓶液氮罐都為您配置兩種便捷推車,，可以方便移動及搬運罐體,。
5查特獨特的可以重復使用的真空抽口，便于維護,。
6標配的查特液位計,，便于了解罐內液氮液位，便于沖裝液氮及使用,。并可以360 °轉動,。
二 技術參數：
* 在安全閥設定壓力下的充裝重量/Fill weight is based on relief valve setting pressure
三 功能配置
1,、氣相閥—可直接輸出氣體使用
2、液相閥—充裝或輸出液體
3,、調壓器/增壓器—控制（接通/斷開）壓力控制調節器
4,、排氣閥—釋放罐內壓力
5、安全閥—超壓泄壓
6,、壓力表,、安全閥、爆破片
7、增壓閥—開啟罐內增壓
9,、液位表&保護罩—焊接絕熱氣瓶中液體寸量
四 查特杜瓦瓶的使用方法
A,、使用氣體
1 將需氣管道接駁至氣體使用閥的接頭上，上緊接頭時必須使用兩把扳手,，防止擰松接頭,，造成接頭松動漏氣。
2 打開杜瓦瓶增壓閥,，讓杜瓦瓶處于自動調壓狀態,。
3 打開氣體使用閥開始供氣給用氣設備。
4 如長時間不使用,，將氣體使用閥和增壓閥關閉,，以免造成浪費。
5 用完后,，關閉杜瓦瓶上所有閥門,，防止空氣及其雜質進入杜瓦瓶，造成污染,。
6 拆除接駁至氣體使用閥上的管道,，松開管道時，必須確保管道內氣體已排空,，并且使用兩把扳手防止擰松接頭,，造成接頭松動漏氣。
B,、液體使用
1 將取液管道接駁至液體閥的接頭上,，上緊接頭時必須使用兩把扳手，防止擰松接頭,，造成接頭松動漏氣,。
2 打開杜瓦瓶增壓閥，讓杜瓦瓶處于自動調壓狀態,，但使用低壓罐或取液氮作冷凍的用戶,，可根據提取液氮的速度開關增壓閥，選擇合適的壓力,，但一般壓力不宜超過0.2Mpa,。
3 緩慢開始液體閥，開始取液體,。
4 如不使用,，將液體閥和增壓閥關閉,，以免造成浪費,。
5 用完后,，關閉杜瓦瓶上所有閥門，防止空氣及其雜質進入杜瓦瓶,，造成污染,。
6 拆除接駁至液體閥上的管道，松開管道時,，必須確保管道內氣體已排空，并且使用兩把扳手防止擰松接頭,，造成接頭接頭漏氣,。
五 貯存及使用安全要點
1貯存及使用場所必須保持足夠通風,，以防止氮?dú)夂蜌鍤庑孤┗蚺欧牛斐扇毖踔舷?；防止氧氣泄漏或排放,，形成富氧,，易造成周圍物質起火,。
-貯存及使用場所必須遠離火源，熱源及腐蝕性物質,。
2使用液體時,，必須配戴皮手套或隔熱手套操作低溫部件,，并保持干爽,，防止凍傷手部皮膚。
3從杜瓦瓶取液氮作冷凍時,，必須配戴臉罩,，以防止液氮飛測凍傷臉部皮膚及眼睛。
4使用在氧氣的管道,，接頭和密封材料等部件,，嚴禁帶油脂，并且能與氧氣相容,。
5如果有任何疑問,，請與我公司聯系
一 產品優點：
1液氮罐杜瓦瓶主要由罐體,，監控裝置，安全裝置,，壓力平衡回路,，閥門及其他配件所組成，其主要的控制閥組及接頭安裝在罐體的頂部，主要是便于操作,，并可連接各種標準尺寸的軟管。
2液氮罐主體結構的罐體內外膽主要由奧氏體不銹鋼制造,，內部高真空絕熱保溫應用絕緣物料,，并經過真空處理，使真空層與熱力絕緣,真空層厚度25mm,，經久耐用,。
3組合式壓力控制調節，超低汽化損失,。LCCM組合式調壓閥,，是經過校準過的；專門為查特而獨特設計的,；集增壓及經濟回流與一體的,；可讀的，機械式的可調結構,。查特調壓閥,，調節帽下可直接讀出增壓回路的壓力。
4查特杜瓦瓶液氮罐都為您配置兩種便捷推車,，可以方便移動及搬運罐體,。
5查特獨特的可以重復使用的真空抽口，便于維護,。
6標配的查特液位計,，便于了解罐內液氮液位，便于沖裝液氮及使用,。并可以360 °轉動,。
二 技術參數：
| 產品型號/Model | DC230LP | DC230MP | DC230HP |
| 容量/Capacity | |||
| 幾何容積/Gross (升/L) | 240 | 240 | 240 |
| 凈容積/Net (升/L) | 230 | 230 | 230 |
| 外型尺寸/Size | |||
| 外筒直徑/Outer Shell Diameter (厘米/cm) | 60.6 | 60.6 | 60.6 |
| 底板尺寸/Square Base size(厘米/cm) | 63 | 63 | 63 |
| 高度/Height(厘米/cm) | 160 | 160 | 160 |
| 技術參數/Technical Parameter | |||
|
安全閥設定壓力(兆帕/PSI) Relief Valve Setting(MPa/PSI) |
0.15/22 | 1.58/230 | 2.41/350 |
|
爆破片設定壓力(兆帕/PSI) Secondary Relief Valve Setting(MPa/PSI) |
1.38/200 | 2.76/400 | 4.13/600 |
|
調壓閥設定壓力(MPa/PSI) Regulator setting pressure(MPa/PSI) |
0.12/18 | 0.86/125 | 2.07/300 |
| 空瓶重量/Empty Weigh(公斤/kg) | 145 | 168 | 185 |
| 充裝重量/Full Filling Weight(公斤/kg) * | |||
| 液氧/LO2 | 258 | 229 | 223 |
| 液氮/LN2 | 182 | 163 | 156 |
| 液氬/LAr | 318 | 275 | 270 |
| 液態二氧化碳/LCO2 | / | / | 239 |
| 標況下氣體體積/Standard Gas Volume(Nm3) | |||
| 氧氣/O2 | / | 164 | 156 |
| 氮?dú)?N2 | / | 132 | 124 |
| 氬氣/Ar | / | 160 | 151 |
| 二氧化碳/CO2 | / | / | 121 |
| 日蒸發率(液氮)/NER(LN2) | 1.5% | 1.8% | 1.8% |
| 氣流量/Gas Flow Rate ( Nm3/hr) | |||
| 氧,、氮,、氬（O2、N2,、Ar） | / | 10.5 | 10.5 |
| 二氧化碳(CO2) | / | 2.9 | 2.9 |

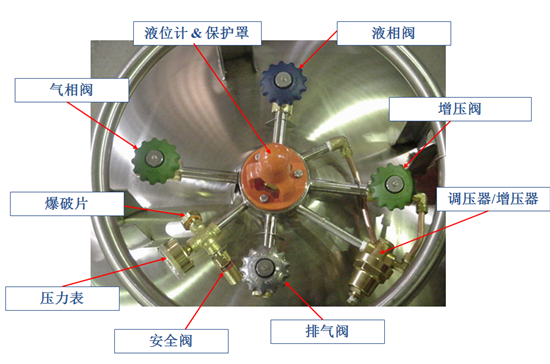

三 功能配置
1,、氣相閥—可直接輸出氣體使用
2、液相閥—充裝或輸出液體
3,、調壓器/增壓器—控制（接通/斷開）壓力控制調節器
4,、排氣閥—釋放罐內壓力
5、安全閥—超壓泄壓
6,、壓力表,、安全閥、爆破片
7、增壓閥—開啟罐內增壓
9,、液位表&保護罩—焊接絕熱氣瓶中液體寸量
四 查特杜瓦瓶的使用方法
A,、使用氣體
1 將需氣管道接駁至氣體使用閥的接頭上，上緊接頭時必須使用兩把扳手,，防止擰松接頭,，造成接頭松動漏氣。
2 打開杜瓦瓶增壓閥,，讓杜瓦瓶處于自動調壓狀態,。
3 打開氣體使用閥開始供氣給用氣設備。
4 如長時間不使用,，將氣體使用閥和增壓閥關閉,，以免造成浪費。
5 用完后,，關閉杜瓦瓶上所有閥門,，防止空氣及其雜質進入杜瓦瓶，造成污染,。
6 拆除接駁至氣體使用閥上的管道,，松開管道時，必須確保管道內氣體已排空,，并且使用兩把扳手防止擰松接頭,，造成接頭松動漏氣。
B,、液體使用
1 將取液管道接駁至液體閥的接頭上,，上緊接頭時必須使用兩把扳手，防止擰松接頭,，造成接頭松動漏氣,。
2 打開杜瓦瓶增壓閥，讓杜瓦瓶處于自動調壓狀態,，但使用低壓罐或取液氮作冷凍的用戶,，可根據提取液氮的速度開關增壓閥，選擇合適的壓力,，但一般壓力不宜超過0.2Mpa,。
3 緩慢開始液體閥，開始取液體,。
4 如不使用,，將液體閥和增壓閥關閉,，以免造成浪費,。
5 用完后,，關閉杜瓦瓶上所有閥門，防止空氣及其雜質進入杜瓦瓶,，造成污染,。
6 拆除接駁至液體閥上的管道，松開管道時,，必須確保管道內氣體已排空，并且使用兩把扳手防止擰松接頭,，造成接頭接頭漏氣,。
五 貯存及使用安全要點
1貯存及使用場所必須保持足夠通風,，以防止氮?dú)夂蜌鍤庑孤┗蚺欧牛斐扇毖踔舷?；防止氧氣泄漏或排放,，形成富氧,，易造成周圍物質起火,。
-貯存及使用場所必須遠離火源，熱源及腐蝕性物質,。
2使用液體時,，必須配戴皮手套或隔熱手套操作低溫部件,，并保持干爽,，防止凍傷手部皮膚。
3從杜瓦瓶取液氮作冷凍時,，必須配戴臉罩,，以防止液氮飛測凍傷臉部皮膚及眼睛。
4使用在氧氣的管道,，接頭和密封材料等部件,，嚴禁帶油脂，并且能與氧氣相容,。
5如果有任何疑問,，請與我公司聯系
