Chart 高壓杜瓦瓶壓力精準監測方法

時間:2025-05-12 15:52來源:原創 作者:小編 點擊:
針對 Chart 高壓杜瓦瓶的壓力精準監測,需結合設備特性與工業標準,,從傳感器選型,、系統集成、校準維護等多維度設計方案,。以下是基于行業通用技術及 Chart 產品適配性的監測方法解析:一,、核心監測組件與技術1. 高精度壓力傳感器選型傳感器類型:采用壓阻式或電容式壓力變送器(精度0.1% FS),,適配杜瓦瓶工作溫度范圍(-200℃~+50℃),內置溫度補償模塊以消除環境溫度對壓力測量的影響,。安裝位置
針對 Chart 高壓杜瓦瓶的壓力精準監測,,需結合設備特性與工業標準,從傳感器選型,、系統集成,、校準維護等多維度設計方案。以下是基于行業通用技術及 Chart 產品適配性的監測方法解析:

一,、核心監測組件與技術

1. 高精度壓力傳感器選型

  • 傳感器類型:采用壓阻式或電容式壓力變送器(精度≥0.1% FS),,適配杜瓦瓶工作溫度范圍(-200℃~+50℃),內置溫度補償模塊以消除環境溫度對壓力測量的影響,。
  • 安裝位置:在杜瓦瓶氣相空間頂部垂直安裝,,避免液體殘留或冷凝影響測量(需配備不銹鋼隔離膜片防止低溫結露),。
  • 防護設計:傳感器接口需符合 ASME B1.20.1 螺紋標準,外層加裝防震保護套,,適應運輸或工業環境振動,。

2. 智能顯示與數據采集系統

  • 本地儀表:集成 Chart 專用LCD 數字壓力表,支持壓力值實時顯示,、峰值記錄(如最高工作壓力 MAWP)及超限聲光報警(可自定義報警閾值,,如額定壓力的 85%/105%)。
  • 遠程傳輸:通過 4-20mA 模擬信號或 Modbus RTU 協議接入 PLC/DCS 系統,,或利用物聯網模塊(如 LoRa/NB-IoT)上傳至云端平臺,,實現 24 小時遠程監控。

二,、精準監測方法與流程

1. 動態壓力實時校準

  • 零點校準:首次使用或長期停用后,,在常壓環境下(1 個大氣壓)進行零點標定,消除傳感器漂移誤差,。
  • 溫度補償修正:根據杜瓦瓶內低溫介質特性(如液氮、液氧的飽和蒸氣壓曲線),,通過內置算法實時修正壓力值(公式:,,其中為溫度 - 壓力補償函數)。
  • 周期校驗:每 6 個月使用高精度壓力校驗儀(如 Fluke 729)進行全量程校準,,誤差需控制在 ±0.5% 以內,。

2. 多維度監測策略

  • 靜態壓力監測:設備靜置時,記錄壓力波動范圍(正?!?.5%/h),,判斷真空層密封性(壓力異常上升可能提示真空失效)。
  • 動態壓力監測:在充液,、排液或汽化過程中,,通過流量傳感器與壓力傳感器聯動,計算汽化率并預警壓力突變(如每分鐘壓力上升>1% 額定壓力時觸發報警),。
  • 壓力 - 液位聯動:結合液位計數據(如磁翻板液位計),,建立壓力 - 液位數學模型,排除因液位變化導致的壓力誤判(例如液體充裝量>80% 時,,壓力敏感度提升需調整報警閾值),。

三、安全保護與異常處理

1. 硬件安全裝置

  • 機械壓力表冗余:配置指針式壓力表(精度 1.6 級)與電子傳感器互為備份,,防止單一監測失效,。
  • 壓力開關聯動:設置兩級壓力開關(一級預警、二級連鎖),,二級報警時自動啟動泄壓閥(如先導式安全閥,,開啟壓力為額定壓力的 110%),,并切斷增壓系統電源。

2. 異常情況響應

  • 壓力持續升高:排查增壓閥是否故障,、環境溫度是否超限(如高于 40℃時啟動遮陽或冷卻裝置),,必要時手動放空至安全壓力。
  • 壓力異常下降:檢查閥門密封性,、傳感器接口是否漏氣,,結合液位數據判斷是否因介質消耗過快導致(如杜瓦瓶真空度下降時,蒸發率增加會引起壓力驟降),。

四,、Chart 專用監測方案適配

Chart 作為低溫設備領域的領先品牌,其高壓杜瓦瓶通常支持Factory Mutual (FM)CE/PED認證的監測系統,,可優先選用原廠配套組件:

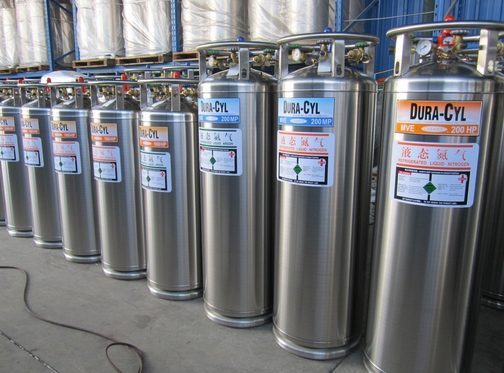

chart 杜瓦瓶

  • 集成式監測模塊:如 Chart 的 SmartVIEW?智能監控系統,,內置專用算法,支持手機 APP 實時查看壓力曲線,、歷史數據導出(CSV 格式)及預測性維護提醒(如傳感器校準到期預警),。
  • 防爆設計:在易燃易爆環境中,選用 Ex ia IIC T4 級防爆型傳感器及接線盒,,符合 ATEX/IECEx 標準,,確保監測系統自身安全。

五,、操作與維護要點

  1. 人員培訓:操作人員需掌握壓力傳感器校準流程,、報警參數設置及緊急泄壓操作步驟。
  2. 記錄存檔:建立《壓力監測日志》,,記錄每日壓力數據,、校準結果及異常處理措施,便于追溯分析,。
  3. 環境控制:避免傳感器長期暴露于高濕度(>90% RH)或多粉塵環境,,定期用干燥氮氣吹掃傳感器表面。




通過以上方法,,可實現 Chart 高壓杜瓦瓶壓力的精準監測,,確保設備在 - 196℃~+50℃溫度范圍、1~4MPa 壓力區間內安全穩定運行,,同時滿足工業生產,、醫療冷鏈、航空運輸?shù)葓鼍暗膰?yán)苛要求,。實際應用中需結合具體型號(如 Chart 的 CX,、DX 系列杜瓦瓶)的技術手冊調整參數,確保監測方案與設備特性深度匹配,。
